當前位置：網站首頁 > 產品中心 > 升壓芯片 > 12v升壓芯片正文 12v升壓芯片

12v升36v-12v轉36v1A升壓芯片-電源模塊

振邦微科技 2023-03-17 15:31:44 12v升壓芯片 1243 ℃ 3 評論

AH6920 是一款專為升壓（12升36v 、24v升36）、升降壓設計的單片集成電路，
可工作在DC5V到40V輸入電壓范圍，低紋波，內置功率MOS 。內置固定頻率振蕩
器與頻率補償電路，簡化了電路設計。 PWM 控制環 路可以調 節 占
空比從 0~90%之間線性變化。內置過電流保護功能與EN腳邏輯電平關斷功能。

輸入電壓范圍：5V-40V（必須保證設定輸出電壓高于輸入電壓）

輸出電壓范圍：6V-60V（可調）

輸入最大電流：5a

輸入連續工作電流：2A（通風散熱條件良好輸出電壓和輸入電壓之比不能大于3）

模塊外觀尺寸：長寬高 4cm2.0cm1.5cm

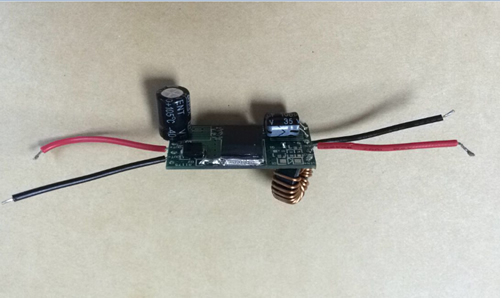

12v升36v-12v轉36v1A升壓芯片-電源模塊,第2張

12v升36v AH6920典型應用

應用	電流	效率
12V升24v	2A	88%
12V升36v	1A	92%
12V升48v	1A	92%
12V升18v	1.5A	86%
12v升19v	2A	90%

也可做升降壓：9v-36v升降壓12v 1A
