注意事項 ：

IN+ 輸入正極 IN-輸入負極!

OUT+輸出正極 OUT-輸出負極！

注意輸入輸出不能接反 。接反可能會燒掉！

24v轉5v電源模塊：

輸入：直流8V 至 40V (輸入的電壓必須比要輸出的電壓高1.5v以上
。不能升壓)

輸出：直流 1.5V 至 32V 電壓連續可調 ，高效率最大輸出電流為5a。

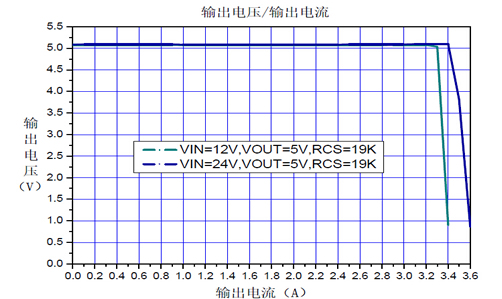

24v轉5v電壓與電流關系曲線圖

長時間工作建議在2.5A以內的電流使用
，同時加上散熱片(10W以上輸出)；
由于是降壓模塊,為了保證輸出穩定,請保持最小1.5V壓差 。

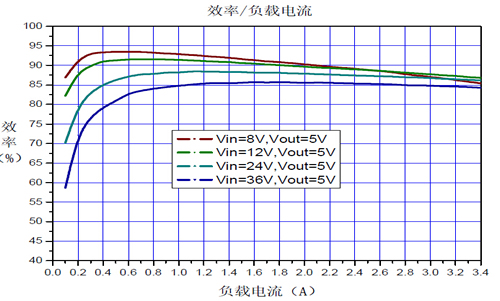

24v轉5v效率曲線圖


接線方式

焊接，直接將電源線焊在輸入(輸出)端口；


應用例子

1.車載穩壓電源 ，只需要將本模塊輸入端接上汽車點煙嘴供電
，為您的手機 、MP3
、MP4、PSP充電等許多設備供電，非常簡單方便
。

2.給電子設備供電 ，當設備需要3-35V供電而手里對應電壓電源時，用這個模塊就可以方便的把電壓調到所需電壓
，解決困擾。

3.系統工作電壓測試，做項目時可以使用本模塊調試出各種電壓測試系統工作電壓范圍 ，非常輕松方便 。
